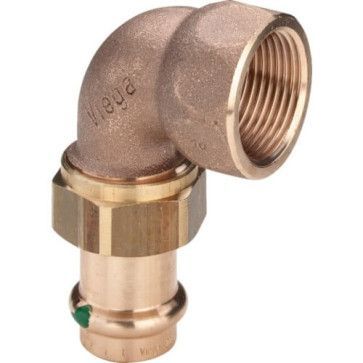

Viega SANPRESS Winkel-Verschraubung, mit Innengewinde, aus Rotguss 2255

Sanpress-Übergangsverschraubung 90°
mit SC-Contur

- Rotguss oder Siliziumbronze

- Pressanschluss, Rp-Gewinde

- flachdichtend, winklig

Ausstattung
Dichtelement EPDM, Flachdichtung EPDM, Überwurfverschraubung, Mehrkant

Modell 2255

Artikelnummer 122 614
d (Rohraußendurchmesser): 22
Rp (Innengewinde zylindrisch): ¾

Artikel-Eigenschaften

Serie

RG 87 - Profipress mit Gewinde

ECLASS

37030500

BPL-Seite

0

Bezeichnung

Kupfer / Rotguss

Ausführung

1-teilig

Form

gerade

Anschluss 1

Pressmuffe

Anschluss 2

Innengewinde (metrisch)

Winkel des Bogens (°)

90.0 °

Exzentrisch

nein

Werkstoff Anschluss 1

Bronze

Werkstoffgüte Anschluss 1

sonstige

Oberflächenschutzanschluss 1

unbehandelt

Behandlung Oberfläche 1

unbehandelt

Systemgebunden

ja

Rohraußendurchmesser Anschluss 1 (mm)

22.0 mm

Max. Arbeitsdruck bei 20 °C (bar)

16.0 bar

Kontur Kode

V

Material Abdichtung

EPDM

Länge Anschluss 1 (mm)

71.0 mm

Min. Mediumtemperatur (Dauerbetrieb) (°C)

-25.0 °C

Max. Mediumtemperatur (Dauerbetrieb) (°C)

110.0 °C

Mit Dichtungsmaterial

ja

Mit Entleerventil

nein

Mit Entlüfter

nein

KIWA-Prüfsiegel

ja

Gaszulassung QA

nein

Werkstoff Anschluss 2

Bronze

Werkstoffgüte Anschluss 2

sonstige

Oberflächenschutzanschluss 2

unbehandelt

Behandlung Oberfläche 2

unbehandelt

Übergehend

nein

Nenninnendurchmesser Anschluss 2

3/4 Zoll (20)

Länge Anschluss 2 (mm)

39.0 mm

Typ übergreifend

Verschraubung

Typ Spezial

Winkelverschraubung

Modell

2255

Werkstoff

Rotguss

Grad

90

Anschluss 1

22mm

Anschluss 2

"Rp3/4"""
